Усиленные металлические стеллажи СТФУ с нагрузкой на полку до 200 кг.

Стеллажи серии СТФУ, соответствуют ГОСТ Р 56356-2015, технические особенности

Рекомендации по сборке и эксплуатации стеллажа СТФУ:

-максимально допустимая нагрузка на отдельно стоящий стеллаж СТФУ, высотой до 2 м включительно, в стандартной комплектации составляет 1200 кг;

Для обеспечения жесткости конструкции стеллажа следует соблюдать следующие рекомендации по сборке:

-нижняя полка всегда устанавливается на расстоянии не более 150 мм от пола;

-при любой высоте стеллажа, нижние уголки жёсткости крепятся совместно со второй от пола полкой;

-на стеллажах высотой до 2м, включительно, верхние уголки жёсткости крепить на высоте верхнего яруса полок;

-на стеллажах высотой от 2м до 2,5м, включительно, верхние уголки жёсткости крепить на высоте предпоследнего яруса полок;

-остальные полки стеллажа напрямую крепятся к стойкам;

-уголки жесткости выполнены из качественной холоднокатаной стали марки 08 ПС, толщиной 1 мм;

-использование уголков жесткости на каждой полке увеличивает грузоподъемность стеллажа на 20%;

-каждая стойка стеллажа СТФУ комплектуется съемным пластиковым подпятником. Пластиковый подпятник устанавливается на нижнюю часть стойки с посадкой «в натяг» и не требует дополнительной фиксации крепежными элементами. Подпятник необходим для сохранения напольного покрытия;

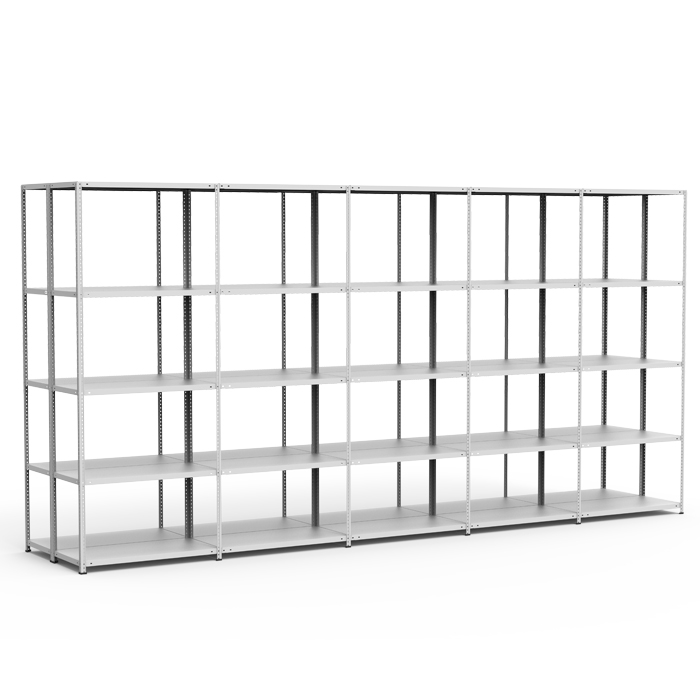

-максимально допустимые нагрузки на стеллаж СТФУ, в зависимости от высоты стеллажа и типа сборки (односекционный или многосекционный), представлены в таблице ниже:



Высота

стеллажа, мм

Допустимая нагрузка на секцию стеллажа СТФУ, кг

Односекционный

стеллаж

Многосекционный стеллаж

Крайняя секция

Промежуточная секция

2000

1200

1400

1500

2200

950

1050

1150

2300

2500

800

900

1000

3000

600

700

850



Стойки СТФУ:

-стойки производятся из качественной холоднокатаной стали марки 08 ПС толщиной 1,5 мм;

-стойки имеют сложный, фигурный угловой профиль с размером сечения 37 мм х 37 мм;

-профиль стойки имеет одиннадцать изгибов (ребер) жесткости;

-у стойки завальцованны продольные края, что обеспечивает травмобезопасность при сборке и эксплуатации стеллажа и придает дополнительную жесткость;

-для легкой идентификации продукции на каждой стойке нанесена несмываемая маркировка, в виде чеканки, с информацией о заводе-изготовителе;

-стойки имеют два ряда перфорации, в виде отверстий Ф 7 мм, с шагом 25 мм по всей высоте;

-стойки СТФУ высота: 2000/2200/2300/2500/3000 мм;

-тип покрытия стоек - порошковое, полимерное;

-цвет покрытия стоек - RAL 7035.



Полки СТФУ, максимально допустимая нагрузка 200 кг:

-полки выполнены из качественной холоднокатаной стали марки 08 ПС, толщиной 0,6 мм;

-допустимая равномерно распределенная нагрузка на каждую полку СТФУ до 200 кг;

-высота боковых ребер жесткости полок не менее 35 мм, что обеспечивает повышение прочностных характеристик полки;

-полки имеют прочную, коробчатую, цельногнутую конструкцию. Смонтированные на стеллаж полки обладают полностью замкнутым по периметру контуром без разрывов и пазов. Замкнутый контур полок, обеспечивают металлические угловые язычки на продольных ребрах. При монтаже полок язычки отгибаются и ложатся внутрь поперечных ребер. Использование отгибных угловых элементов жесткости, повышает жесткость конструкции полки на 10%;

-поперечные ребра жесткости полок завальцованны (двойной металл), что обеспечивает дополнительную жесткость и травмобезопасность при эксплуатации;

-каждая полка усилена продольным центральным ребром жесткости П-образного профиля, из стали толщиной 0.6 мм. Профиль ребра имеет четыре изгиба жесткости, шириной 90 мм и высотой 15 мм;

-на обоих наружных боковых ребрах полки, несмываемым промышленным способом в виде чеканки, нанесена маркировка с информацией о допустимой максимальной нагрузке на полку, указанная в килограммах. Данная информация необходима для профилактики нарушений условий охраны труда и соблюдения техники безопасности при эксплуатации стеллажей;

-на полке предусмотрены 16 овальных отверстий размером 7х12 мм для крепления к стойкам;

-тип крепления полок к стойкам болтовой, при помощи болтов М6х16 и фланцевых гаек М6;

-шаг регулировки полок по высоте 25 мм;

-стандартная длина полок СТФУ -1000 мм;

-стандартная глубина полок СТФУ-300/400/500/600/700 мм;

-тип покрытия полок - порошковое, полимерное;

-цвет покрытия полок- RAL 7035.
